Spring-Pen
Category : STUDENT
By 田中賢吾 (日本)

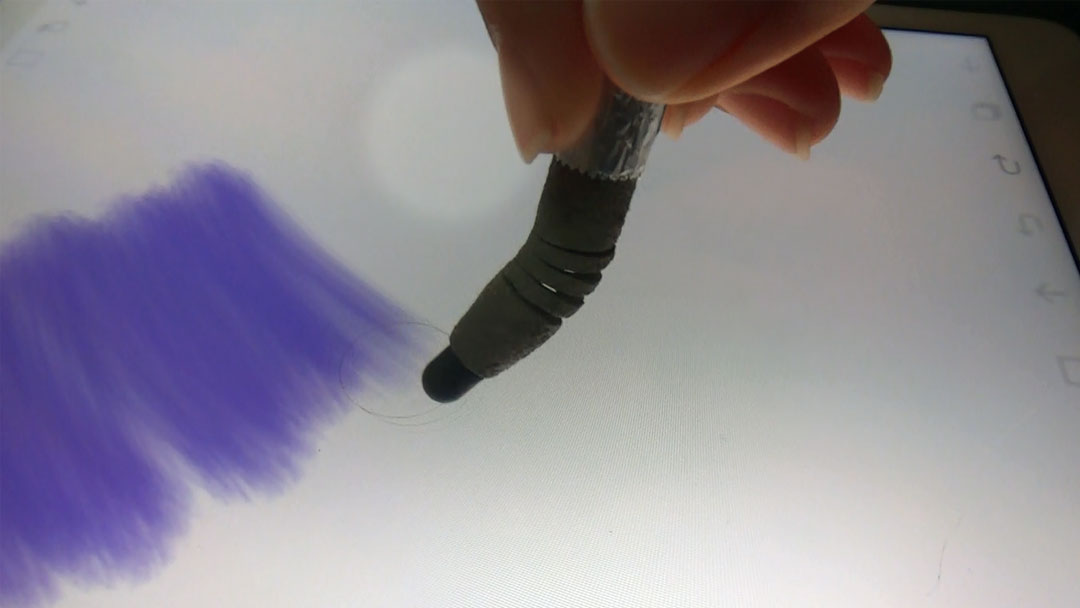

Spring-Penは、ソフトな書き心地のスタイラスペン（タッチペン）です。
ペンにバネ構造を組み込むことで弾力性が生まれ、ブラシのような感覚が味わえます。
バネ構造は、3Dプリンタで作成した3DCADを使用し、断面サイズを変えることによって柔軟性を調整しました。
近年タブレット端末が普及し、スタイラスペンを使用して画面を操作するユーザーが増加しました。
特にデジタル画や文字の描画にはスタイラスペンが欠かせませんが、画面に触れる感覚は硬いものがほとんどです。
そこで、ペンの柔らかさを自由に調整し自分の好みに合ったペンを作れる方法を考えました。
デジタルファブリケーションの利点は、誰でも簡単におのおのに合ったものをカスタマイズして作れることです。データの作成と方法を共有することで、3Dプリンタがあれば誰でも短時間で低コストな製品ができ、自分に合ったソフトタッチペンを使用することができます。

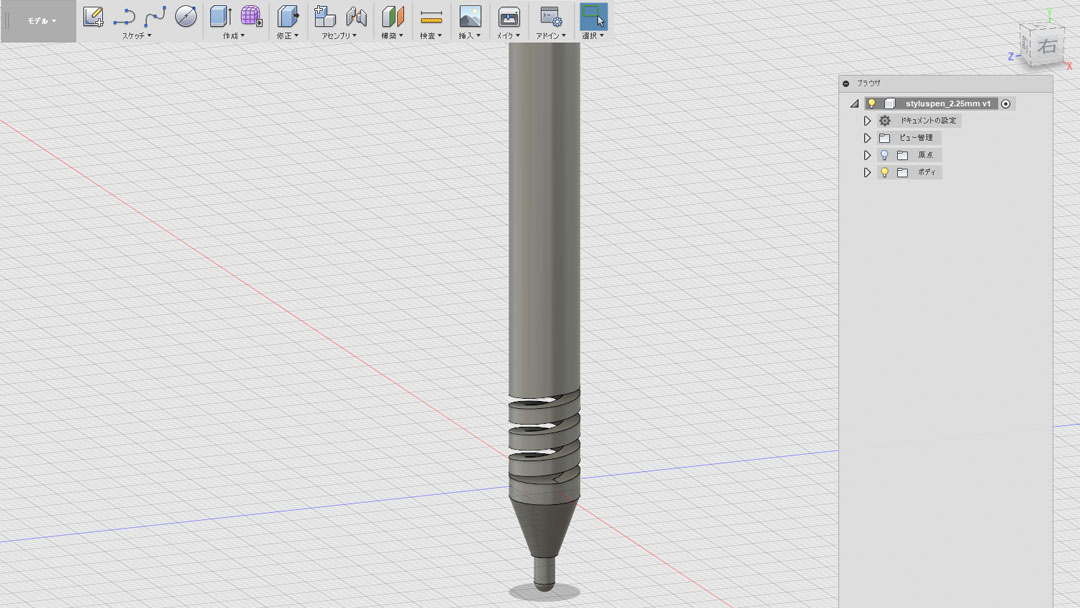

3DデータはFusion 360で作成しました。バネのコイル部分の断面は円形で、四角にすることもできます。その結果、約1cmの直径を有するバネでも、3Dプリンタできれいに出力することができます。スタッキングの精度が3Dプリンタよりも熱成形において優れていたため、最終的にはフォトフォームが使用されました（Form 2）。
光造形用樹脂には導電性材料が存在しないため、導電性ガラスビーズ（UBS-0010LAg）を取り付けてあります。そのため、静電容量方式のタッチパネルにも反応します。コイルの断面の大きさと段数を変更することで、さまざまな柔らかさのタッチペンを作ることができます。
3D printer, 3D Modeling and Design Software
